湿式节能格子型球磨机

一款采用滚动轴承的、高效节能球磨机。采用沟槽式环形衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗。

• 生产能力 : **可达160t/h

• 适用范围 : 用于磨矿粒度较粗的矿石，一段磨矿

• 有效容积 : 1.1-55.7m³

产品结构

球磨机主要由给料部、进料部、主轴承部、筒体部、传动部、出料部与主电机等部分组成。

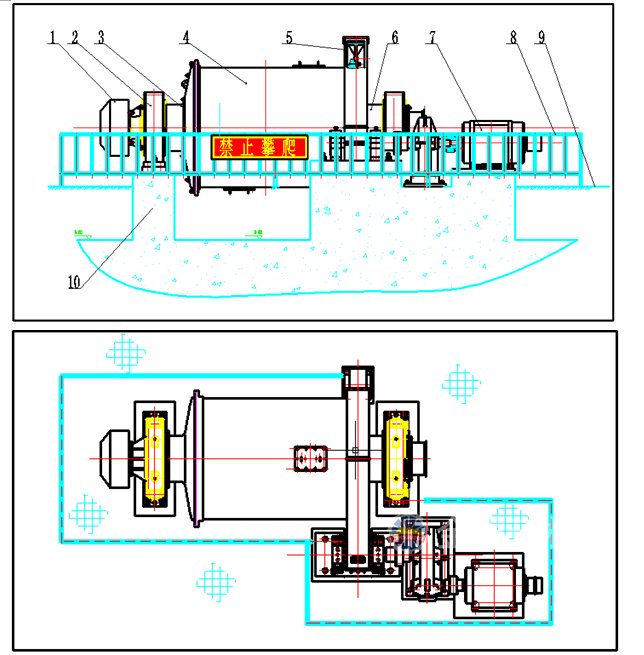

1.给料部 2.轴承部  3.进料部 4.筒体部  5.齿轮罩部 6.出料部 7.传动部 8.活动护栏（客户自制）9.操作平台（客户自制）10.基础 11.齿轮喷雾润滑装置（协议）12慢传系统（协议）

设备拆分

直筒节能格子型球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

产品工作原理

直筒节能格子型球磨机主要部件是一个直径较小而长度较大的筒体，通过传动装置使其缓慢转动，物料从筒体给料端给入，在筒体内由于钢球及矿石本身的抛落冲击和自磨，物料得以粉碎。由于不断給入物料，其压力促使筒内物料由给料端向排料端移动。达到成品粒度的物料从筒体出料端排出。湿磨时，物料被水流带出;干磨时，物料被气流带出。直筒节能格子型球磨机在出料端有排料格子，磨机依靠格子板强制排矿，筒体内矿浆面低，减轻矿石过磨，并防止钢球排出。在相同生产条件下，生产能力较溢流型磨机高。筒体两端采用滚动轴承取代滑动轴承，节能显著。

产品优势

1.传动采用大型双列调心滚子轴承代替滑动轴承，摩擦力大大降低，启动容易、节能20-30%;

2.去掉了稀油润滑站，主轴承采用润滑脂润滑，减少了看磨工的劳动强度；

3.采用波型衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗;

4.大排矿口，生产能力大;

5.直径2.1米以下(不包含2.1米)小型磨机，采用整体机架，便于土建施工和设备安装;

6.大型球磨机大小齿轮采用油雾润滑装置，保证大小齿轮润滑可靠。

产品参数
